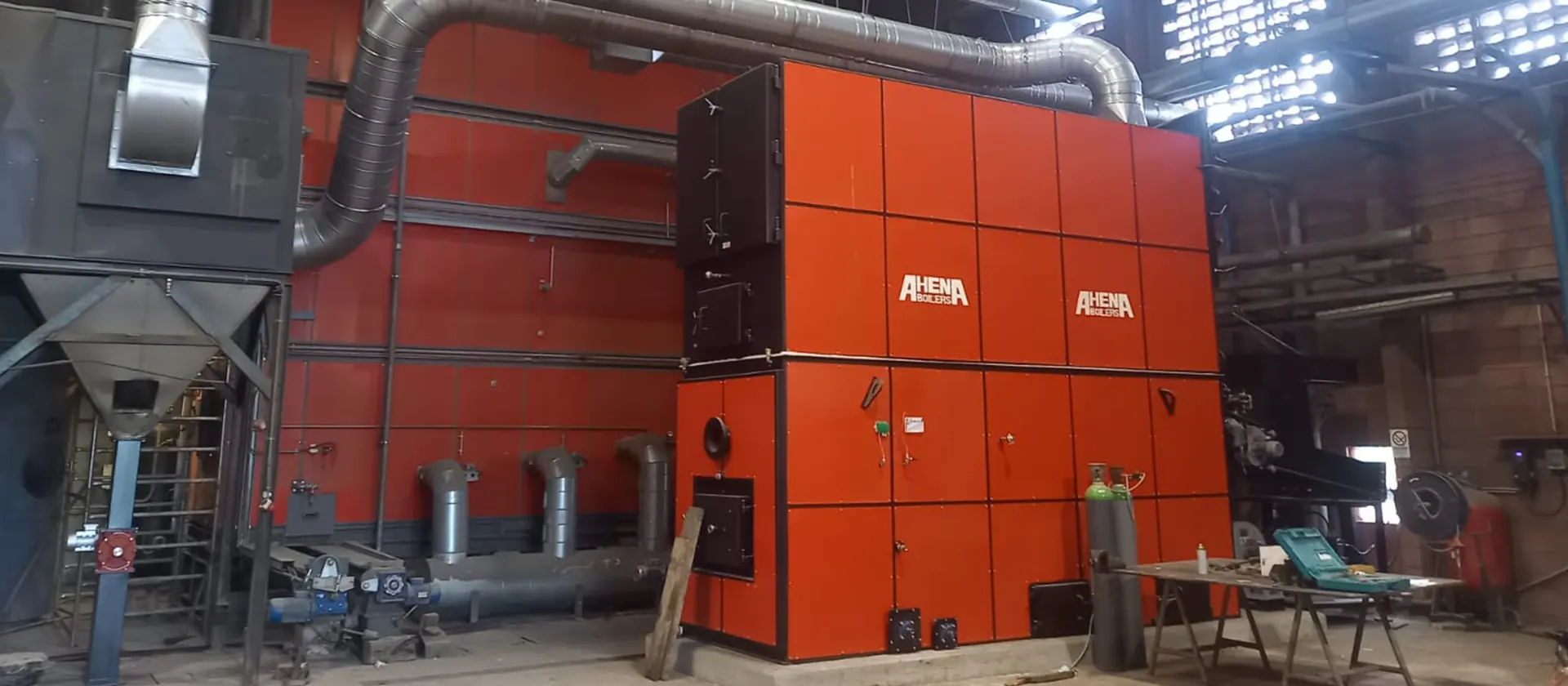

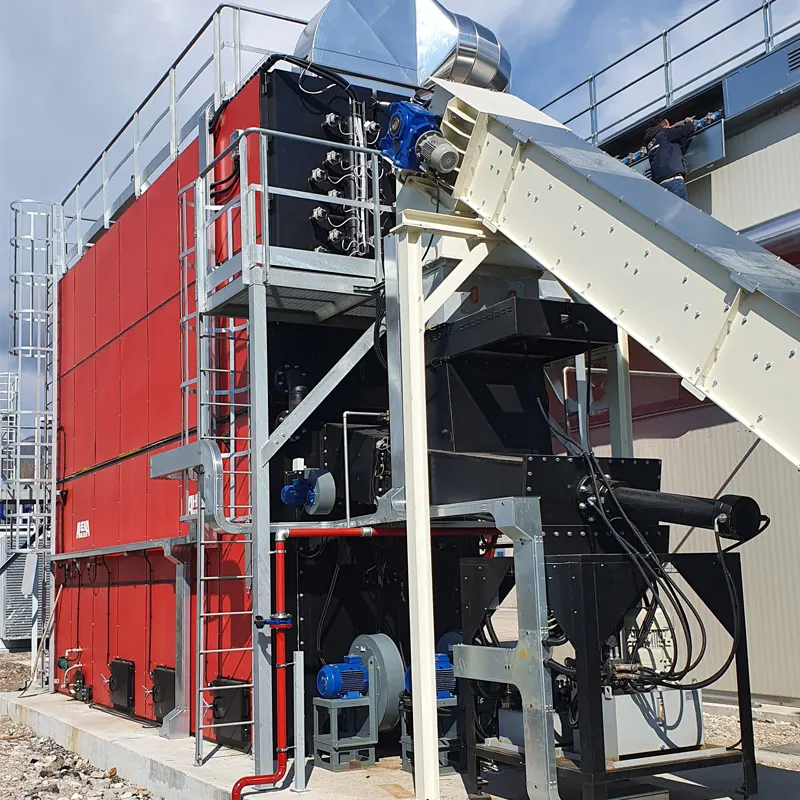

Caldaie a Biomassa – Griglia Mobile

Caratteristiche Tecniche

• Struttura a Due Sezioni:
• Basamento: ospita il sistema di combustione e garantisce robustezza e resistenza nel tempo.
• Scambiatore di calore: a tubi di fumo orizzontali, progettato per migliorare il rendimento termico.
• Pareti a Bagno d’Acqua: Soluzione innovativa che ottimizza lo scambio termico e prolunga la durata dei materiali refrattari.
• Scambiatore con Tre Giri di Fumo: Possibilità di configurazione avanzata per incrementare l’efficienza energetica.

Sistema di Combustione a Griglia Mobile

Cuore tecnologico dei generatori MRG è il sistema di combustione a griglia a gradini mobili, caratterizzato da:

• • Elementi gradini in acciaio legato ad alto tenore di cromo (>30% Cr) con proprietà metallurgiche ottimizzate per resistere alle sollecitazioni termo-meccaniche estreme
  • Azionamento oleodinamico a velocità variabile, con controllo elettronico della movimentazione per ottimizzare l’avanzamento del combustibile in funzione delle caratteristiche dello stesso
  • Dimensionamento della superficie della griglia, secondo i seguenti parametri critici:
    • Potenza termica nominale richiesta
    • Potere calorifico inferiore (PCI) del combustibile
    • Densità apparente e granulometria del combustibile
    • Contenuto di umidità e ceneri
    • Temperatura di fusione delle ceneri

La tecnologia a griglia mobile consente un’efficace gestione delle fasi di combustione, garantendo un controllo ottimale anche con biomasse caratterizzate da elevata eterogeneità ed elevata umidità.

Gestione dell’impianto

La gestione di tutto l’impianto è affidata ad un software PLC sviluppato nel corso degli anni ed ottimizzabile per ogni impianto.

Il software permette un controllo completo dell’impianto anche da remoto, in particolare:

• Gestisce tramite inverter l’aspiratore fumi per garantire una depressione costante in camera di combustione
• Gestisce tramite inverter tutti i ventilatori dell’aria comburente per ottimizzare la combustione in ogni fase
• Gestisce tramite inverter l’alimentazione del combustibile, modulando la quantità introdotta in caldaia per poter avere un ampio range di potenza disponibile in base al consumo termico
• Rileva tutti i principali parametri tramite sonde per un pieno controllo dell’impianto, in particolare vengono rilevate:
  • Tutte le temperature di Acqua, Fumi, Camera di Combustione
  • Temperatura sistema di alimentazione come sicurezza antincendio
  • Sonda lambda per la gestione dell’ossigeno nei fumi
  • Depressione camera di combustione
  • Sensori di presenza combustibile

Pulizia e Manutenzione

I generatori MRG sono progettati per una gestione agevole della manutenzione, grazie a:

• Ampi sportelli di accesso per una facile ispezione dello scambiatore di calore.

• Sistema di Estrazione delle Ceneri:
• Camera di combustione.
• Zona sotto griglia.
• Pulitore Pneumatico del Fascio Tubiero: Riduce la frequenza degli interventi di pulizia ordinaria.

Applicazioni Industriali Ottimali

I generatori della serie MRG trovano applicazione preferenziale in contesti industriali e produttivi caratterizzati da:

• Elevati fabbisogni energetici con disponibilità di biomasse eterogenee locali
• Necessità di flessibilità operativa nella gestione di combustibili di qualità variabile
• Richiesta di continuità di servizio con ridotti interventi manutentivi
• Obiettivi di sostenibilità ambientale e contenimento dei costi energetici

Settori applicativi principali:

• Distretti industriali del legno e della lavorazione forestale
• Impianti di teleriscaldamento di media e grande potenza
• Industria agroalimentare e di processo
• Complessi produttivi con elevato fabbisogno di energia termica
