Calderas de Biomasa – Parrilla Móvil
Calderas de Biomasa – Parrilla Móvil
Serie MRG
Los generadores de agua caliente de la serie MRG están diseñados con una estructura en dos partes superpuestas; el sistema de combustión se encuentra en la parte inferior mientras que el intercambiador de calor de tubos de humo horizontales está en la parte superior. Todo el generador está realizado con paredes con camisa de agua, una solución que optimiza el intercambio térmico y prolonga la vida útil de los materiales refractarios.
Para incrementar aún más la eficiencia, el intercambiador de calor puede ser diseñado con tres pasos de humo.
Características Técnicas
- Estructura de Dos Secciones:
- Basamento: alberga el sistema de combustión y garantiza robustez y resistencia en el tiempo.
- Intercambiador de calor: de tubos de humo horizontales, diseñado para mejorar el rendimiento térmico.
- Paredes con Camisa de Agua: Solución innovadora que optimiza el intercambio térmico y prolonga la vida útil de los materiales refractarios.
- Heat Exchanger with Three Smoke Passes: Posibilidad de configuración avanzada para incrementar la eficiencia energética.RiprovaClaude può commettere errori. Verifica sempre le risposte con attenzione.
Sistema de Combustión Avanzado
- Parrilla de Escalones Móviles: Realizada con elementos de acero de alto contenido de cromo para resistir las altas temperaturas y garantizar una combustión eficiente.
- Dimensiones Personalizadas: La superficie de la parrilla se adapta según la potencia requerida y el tipo de combustible utilizado.
- Distribución del Aire:
- Aire primario: bajo la parrilla, dividida en zonas diferenciadas con ventiladores dedicados.
- Aire secundario y terciario: inyectada a través de boquillas laterales sobre la parrilla para optimizar la combustión.
- Alimentación de Combustible:
- Mediante tornillo sinfín para trozos de hasta 50 mm.
- Mediante empujador para combustibles de dimensiones mayores.
- Soporta combustibles con contenido de humedad de hasta el 50%.
Sistema de Combustión de Parrilla Móvil

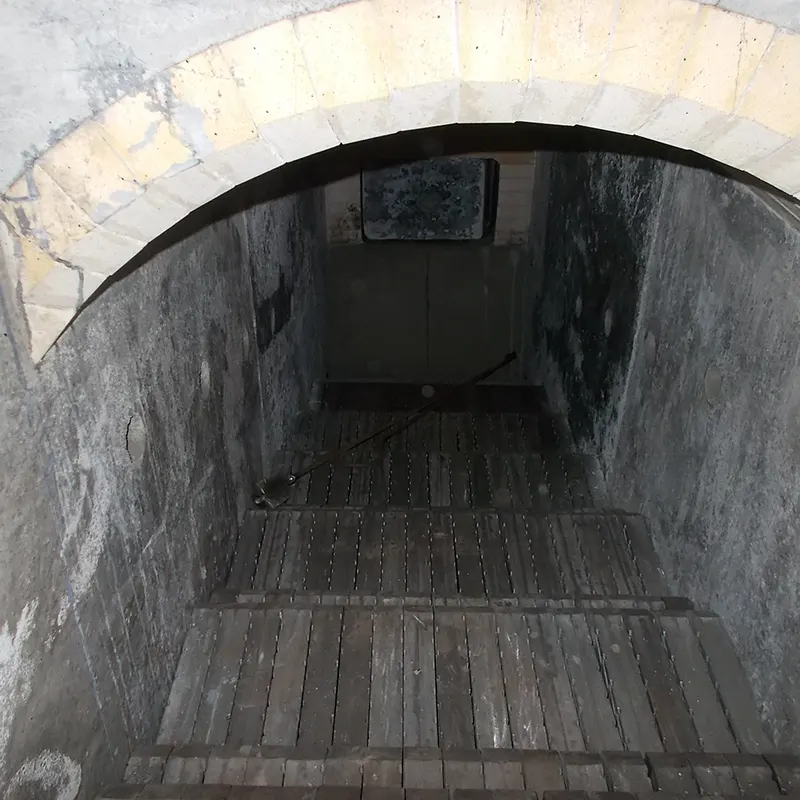

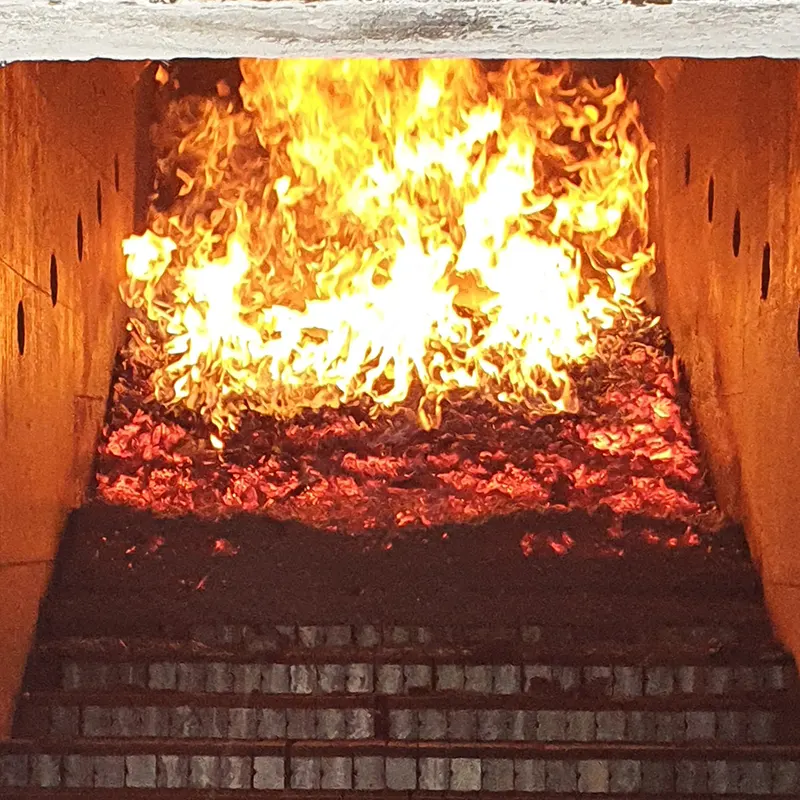

El corazón tecnológico de los generadores MRG es el sistema de combustión de parrilla de escalones móviles, caracterizado por:
-
- Elementos de escalones en acero aleado de alto tenor de cromo (>30% Cr) con propiedades metalúrgicas optimizadas para resistir las tensiones termo-mecánicas extremas
- Accionamiento oleohidráulico de velocidad variable, con control electrónico del movimiento para optimizar el avance del combustible en función de sus características
- Dimensionamiento de la superficie de la parrilla, según los siguientes parámetros críticos:
- Potencia térmica nominal requerida
- Poder calorífico inferior (PCI) del combustible
- Densidad aparente y granulometría del combustible
- Contenido de humedad y cenizas
- Temperatura de fusión de las cenizas
La tecnología de parrilla móvil permite una gestión eficaz de las fases de combustión, garantizando un control óptimo incluso con biomasas caracterizadas por alta heterogeneidad y alto contenido de humedad.
Gestión de la Planta
La gestión de toda la planta está confiada a un software PLC desarrollado a lo largo de los años y optimizable para cada instalación.
El software permite un control completo de la planta incluso de forma remota, en particular:
- Gestiona el extractor de humos mediante variador para garantizar una depresión constante en la cámara de combustión
- Gestiona todos los ventiladores del aire comburente mediante variadores para optimizar la combustión en cada fase
- Gestiona la alimentación de combustible mediante variador, modulando la cantidad introducida en la caldera para poder tener un amplio rango de potencia disponible según el consumo térmico
- Detecta todos los parámetros principales mediante sondas para un control completo de la planta, en particular se detectan:
- Todas las temperaturas de Agua, Humos, Cámara de Combustión
- Temperatura del sistema de alimentación como seguridad contra incendios
- Sonda lambda para la gestión del oxígeno en los humos
- Depresión de la cámara de combustión
- Sensores de presencia de combustible
Limpieza y Mantenimiento
Los generadores MRG están diseñados para una gestión fácil del mantenimiento, gracias a:
- Amplias puertas de acceso para una fácil inspección del intercambiador de calor.
- Sistema de Extracción de Cenizas:
- Cámara de combustión.
- Zona bajo la parrilla.
- Limpiador Neumático del Haz de Tubos: Reduce la frecuencia de las intervenciones de limpieza ordinaria.
Gama de Potencia y Configuraciones
- Potencia Disponible: de 300 kW hasta 6 MW.
- Basamento Personalizable:
- Completamente revestido en refractario para garantizar resistencia y durabilidad.
- Posibilidad de configuración con o sin volteo interno para optimizar el recorrido de los humos en equi-corriente o contra-corriente.
Aplicaciones Industriales Óptimas
Los generadores de la serie MRG encuentran aplicación preferencial en contextos industriales y productivos caracterizados por:
- Elevados requerimientos energéticos con disponibilidad de biomasas heterogéneas locales
- Necesidad de flexibilidad operacional en la gestión de combustibles de calidad variable
- Requerimiento de continuidad de servicio con intervenciones de mantenimiento reducidas
- Objetivos de sostenibilidad ambiental y contención de los costos energéticos
Sectores de aplicación principales:
- Distritos industriales de la madera y del procesamiento forestal
- Plantas de calefacción distrital de media y alta potencia
- Industria agroalimentaria y de proceso
- Complejos productivos con elevados requerimientos de energía térmica
